CAD在进行绘图设计的时候，往往要进行公差的标注，那么cad中公差怎么标注?下面我们来讲讲CAD的三个公差代号的标注技巧。
一是标注公差代号， 二是标注极限偏差，三是同时标注公差带代号和极限偏差。
三者有着不同的技巧和方式，我们也可以通过这词解说来提高对着几种的理解和运用。

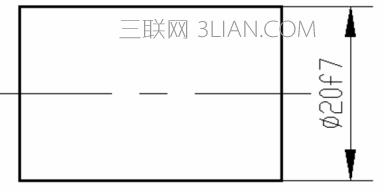

标注公差带代号
方法一：
使用输入尺寸文本标注 在执行线性尺寸标注命令后，从尺寸标注提示中选择文字(T)输入尺寸文本而替代测量值。(即%%C20f7)→回车，用光标确定尺寸位置。
方法二：
利用“编辑标注”按钮编辑尺寸
在执行线性尺寸标注命令后，调出“编辑标注” 命令，从标注编辑类型中选择新建(N)，弹出“多行文字编辑器”对话框，在符号前输入%%C，符号后输入f7，单击[确定]，选择已标注的线性尺寸→回车。
方法三：
利用“特性”对话框编辑尺寸
在执行线性尺寸标注命令后，双击已标注的线性尺寸，弹出“特性”对话框，在[文字替代]输入%%C20f7后，关闭“特性”对话框。
方法四：
利用“替代当前样式”标注
调出“标注样式管理器”对话框，选择“替代当前样式”，在“主单位选项卡”对话框中[前缀]输入%%C;[后缀]输入f7 。执行线性标注命令标注尺寸。

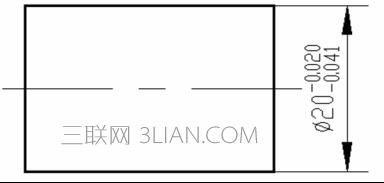

标注极限偏差
方法一：
使用输入尺寸文本标注
在执行线性尺寸标注命令后，从尺寸标注提示中选择多行文字(M)，弹出“多行文字编辑器”对话框，在符号前输入%%C，符号后输入-0.020^-0.041并且选取进行堆叠，单击[确定]，用光标确定尺寸位置。
方法二：
利用“编辑标注”按钮编辑尺
在执行线性尺寸标注命令后，调出“编辑标注”命令，从标注编辑类型中选择新建(N)，弹出 “多行文字编辑器”对话框，在符号前输入%%C，符号后输入-0.020^-0.041并且选取进行堆叠，单击[确定]，选择已标注的线性尺寸→回车。
方法三：
利用“特性”对话框编辑尺寸
在执行线性尺寸标注命令后，双击已标注的线性尺寸，弹出“特性”对话框，在[标注前缀]输入%%C;[显示公差]选择极限偏差;[公差等级]选择0.000;[水平放置公差]选择下;[公差下偏差]输入0.041;[公差上偏差]输入-0.020;[公差消去后续零]选择否;[公差文字高度]输入0.7。关闭“特性”对话框。
方法四：
利用“替代当前样式”标注。调出“标注样式管理器”对话框，选择“替代当前样式”，在“主单位选项卡”对话框中[前缀]输入%%C;在“公差选项卡”对话框中[方式]选择极限偏差;[精度]选择0.000;[上偏差]输入-0.020;[下偏差]输入0.041;[高度比例]输入0.7;[垂直位置]选择下;[后续]选取。执行线性标注命令标注尺寸。

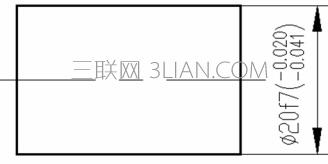

同时标注公差带代号和极限偏差
方法一：
使用输入尺寸文本标注。
在执行线性尺寸标注命令后，从尺寸标注提示中选择多行文字(M)，弹出“多行文字编辑器对话框，在符号前输入%%C，符号后输入f7(-0.020^-0.041)并且选取-0.020^-0.041进行堆叠，单击[确定]，用光标确定尺寸位置。
方法二：
利用“编辑标注”按钮编辑尺寸。
在执行线性尺寸标注命令后，调出“编辑标注”命令，从标注编辑类型中选择新建(N)，弹出“多行文字编辑器”对话框，在符号前输入%%C，符号后输入f7(-0.020^-0.041)并且选取-0.020^-0.041进行堆叠，单击[确定]，选择已标注的线性尺寸→回车。 以上是我们提供给大家的参考方式，每个公差标注都有不同的方法去解决，希望能够帮助大家更高效的使用CAD。
